Дизайнер Карточек

Дизайнер Карточек позволяет разработать внешний вид Карточек в режиме визуального проектирования.  Имеется возможность формирования Карточек самой различной формы и содержания.   В дизайне Карточек могут использоваться поля Записи о Карточке, строки, линии, прямоугольники, эллипсы, изображения из графических файлов.  Имеется возможность печати штриховых кодов.

Справочник "Дизайны Карточек" содержит список всех имеющихся видов (дизайнов) Карточек:

Назначение кнопок инструментальной панели окна:

• - Добавить новый дизайн
• - Изменить или открыть имеющийся дизайн
• - Удалить дизайн
• - Создать новый дизайн на основе уже имеющегося (копировать в новый)
• - Выход из окна

Редактирование дизайна Карточки производится при помощи окна Дизайн Карточки.

Окно "Дизайн этикетки" содержит два листа: "Дизайн" и "Поля".   На листе "Дизайн" находится общая информация о дизайне этикетки:

• "Код"                      - Порядковый номер дизайна
• "Наименование" - Наименование дизайна
• "Отступ слева"    - Отступ от левой границы листа при печати в мм
• "Отступ сверху"  - Отступ от верхней границы листа при печати в мм
• "Ширина"             - Ширина карточки в мм
• "Высота"               - Высота карточки в мм
• "Шрифт"               - Название шрифта по умолчанию
• "Размер шрифта" - Размер шрифта по умолчанию
• "Цвет шрифта"     - Цвет шрифта по умолчанию
• "Ориентация"       - Ориентация листа (Книжная или Альбомная)

На листе "Поля"  расположен список полей (объектов) дизайна карточки:

• - Добавить новый объект
• - Изменить или открыть имеющийся объект
• - Удалить объект

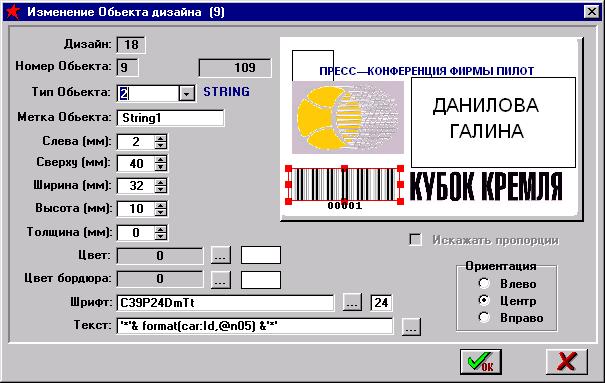

Редактирование записи о поле этикетки производится при помощи окна Объект дизайна:

В левой часть окна расположены поля, содержащие информацию о типе и расположении объекта, а в правой части окно визуального дизайнера, позволяющее видеть проектируемую карточку и управлять положением ее элементов при помощи "мыши".

Поля записи об объекте карточки:

• "Дизайн"               - Номер этикетки в Списке дизайнов этикеток
• "Номер объекта" - Порядковый номер объекта среди других объектов данного дизайна.   Объекты будут печататься в порядке их Номеров, что надо учитывать при проектировании перекрывающихся объектов.
• "Тип объекта"      - Доступны следующие Типы объектов:  Строка, Рисунок, Линия, Прямоугольник, Эллипс, Текст.
• "Метка объекта" - Краткое наименование объекта
• "Слева"     - Отступ левой границы объекта от края этикетки в мм
• "Сверху"   - Отступ верхней границы объекта от края этикетки в мм
• "Ширина" - Ширина объкта в мм
• "Высота"   - Высота объекта в мм
• "Толщина" - Толщина объекта в мм (только для Линии, Прямоугольника и Эллипса)
• "Цвет"        - Цвет объекта.  Цвет можно выбирать из таблицы цветов, которую можно вызвать при помощи кнопки , расположенной справа от поля.
• "Цвет бордюра" - Цвет бордюра объекта (только для Прямоугольника)
• "Шрифт"    - Название шрифта для текста.  Шрифт и его параметры можно выбирать из таблицы шрифтов, которую можно вызвать при помощи кнопки , расположенной справа от поля.
• "Размер"     - Размер шрифта
• "Текст"       - Строка текста для вывода при печати.   Строковые константы должны заключаться в апострофы.  В строковых  выражениях можно использовать имена полей Записи о Карточке  и Записи о Категории и операторы и функции языка Clarion for Windows.   В поле "Текст" может быть имя файла рисунка для объекта типа Рисунок.   Можно использовать графические файлы типов ICO, GIF, BMP, PIC, JPG, WMF.
• "Искажать пропорции" - Признак для вывода объектов типа Рисунок.  Если включить этот признак, то пропорции рисунка будут искажаться при изменении размеров объекта.
• "Ориентация" - Способ ориентации строк внутри объектов типа Строка и Текст.

Примеры строковых выражений, применяемых в поле "Текст":

• 'ЗАО "Фирма ПИЛОТ"' - строковая константа (в апострофах)
• car:Photo    - Фотография владельца карточки
• car:Name    - Фамилия владельца карточки
• car:Name    - Фамилия владельца карточки
• clip(upper(car:Name)) &' '& clip(upper(car:Name2)) - Фамилия и имя в верхнем регистре.
• '*'& format(car:Id,@n05) &'*' - Номер карточки со звездочками в начале и в конце для печати штрихкода кодом Code 39.
• format(today(),@d6.)  - Дата печати
• 'Logo.bmp'  - Имя файла с графической картинкой

В визуальном представлении дизайна эткетки в правой части окна, контуры текущего редактируемого объекта выделены красной рамкой.   Положение и размеры текущего объекта можно изменять в при помощи "мыши" путем "перетаскивания" красных квадратов при нажатой левой кнопке "мыши".
